ダイキンFシリーズの分解とクリーニング

2024年製のダイキンF284ATESの分解とエアコンクリーニングを川口市で行いました。化粧カバーを外すコツや背抜き方法を解説します。

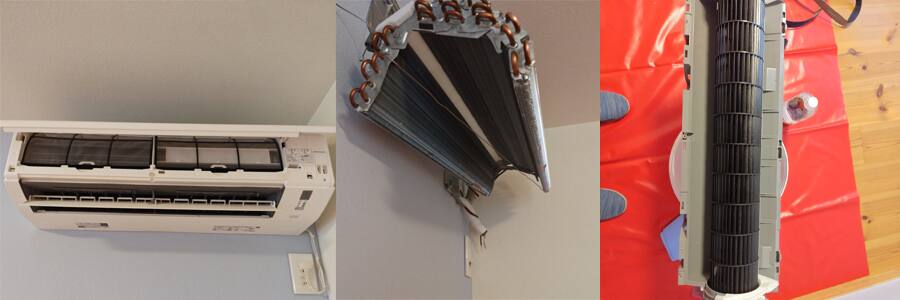

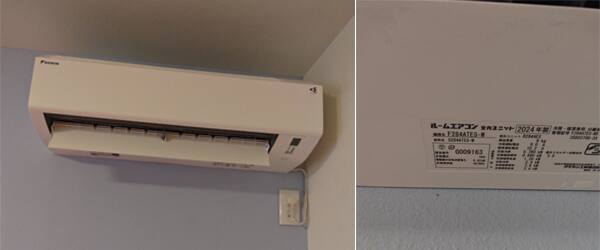

ダイキンF284ATESの分解とクリーニング

2024年製で数か月しか使用してないエアコンでも、住まいの環境によっては汚れます。

床材が無垢だったり壁が繊維壁だったりすると特にエアコンがにおいを拾いやすいです。

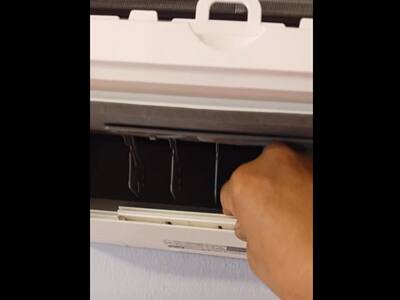

ルーバーを取り外します。真ん中から外すと樹脂が硬い場合がありルーバーが破損する危険性があります。

右側のルーバーモーター側から外すと外し易いです。

化粧カバーを外す。

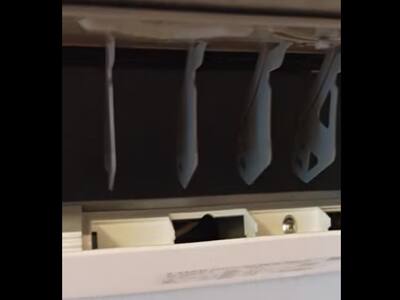

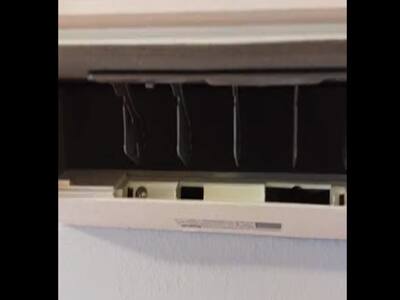

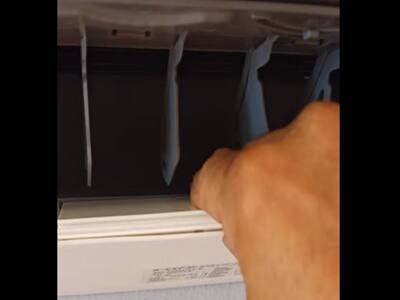

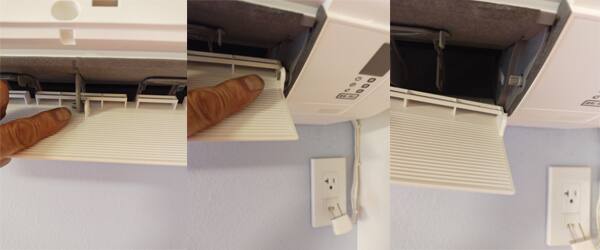

初見だと外し方がわからないと思います。下の部分が隠しネジになっており、樹脂をスライドさせて外します。

外すとビスが見えます。

少し硬いのですが内部に両サイドの爪で引っかかるようになっています。

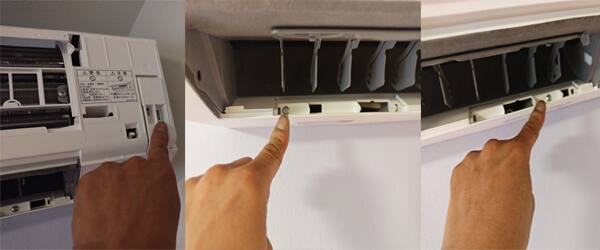

両サイドの隠しビスを外します。

3本のビスを外すと化粧カバーが外れます。

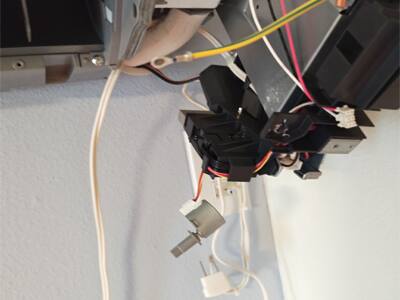

電装部を外します。このタイプは、ファンモーターのコネクターを抜いてしまえば良いので、右側に余裕が無い場合でもこれさえ抜いてしまえば電装部を取り外せます。

温感サーミスタ。内部アースは予めフリーにしておきます。

ルーバーモーターはコネクターから抜かずに、コネクターを指したままルーバーモーターを外してしまえば楽です。

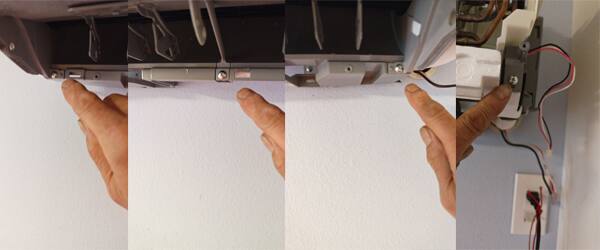

ドレンパンが停めてある4本のビスを外します。

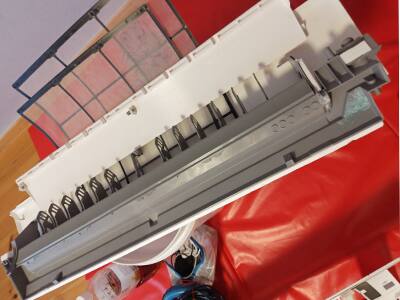

ドレンパンが外れました。

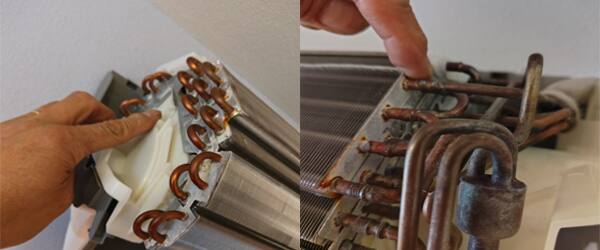

ボディー部分を取り外す。両サイドの熱交換器とボディーが干渉しているこの部分を押し込んでフリーにするとボディーが外れます。

配管止めやドレンホースは予め外しておきます。

ボディー部分が取れました。

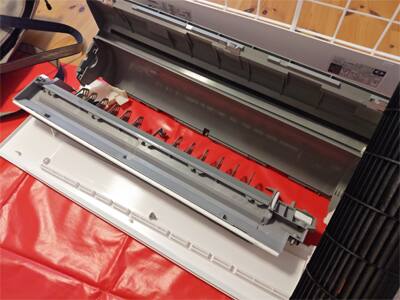

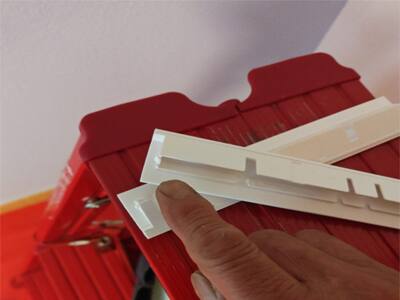

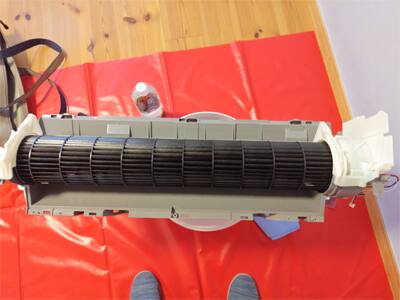

外したパーツをさらに分解します。

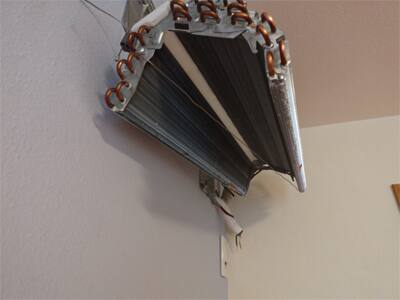

壁側には熱交換器と背面版が残されます。

この状態を一般的に背抜きクリーニングと言う名称で呼ばれています。

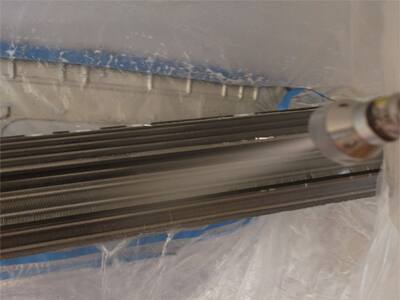

熱交換器の高圧洗浄

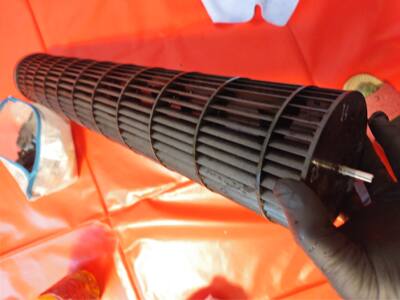

送風ファンの高圧洗浄

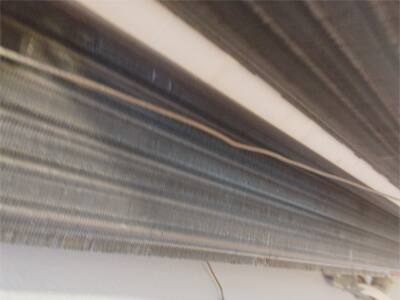

洗浄が終わった熱交換器

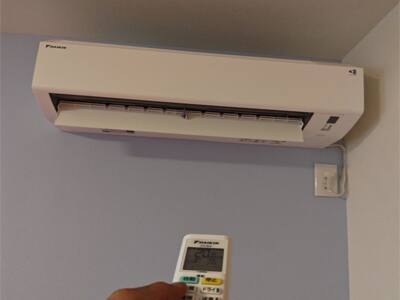

組み立てて動作確認で終了。

参考になったかな？
